1. Apa itu pengencang?
Pengencang adalah istilah umum untuk jenis bagian mekanis yang digunakan untuk mengikat dua atau lebih bagian (atau komponen) menjadi keseluruhan . mereka juga disebut bagian standar di pasar .
2. biasanya mencakup 12 jenis bagian berikut:
Baut, stud, sekrup, mur, sekrup self-tapping, sekrup kayu, mesin cuci, cincin penahan, pin, paku keling, rakitan dan pasangan penghubung, dan kuku pengelasan .
Identifikasi dan inspeksi utas
1. Penggunaan dan karakteristik utas:
Benang banyak digunakan, dari pesawat terbang dan mobil hingga pipa air dan gas yang digunakan dalam kehidupan sehari-hari kita . sebagian besar utas memainkan peran koneksi pengikat, diikuti oleh transmisi gaya dan gerak . Ada beberapa utas serba guna khusus, yang merupakan banyak jenis tetapi terbatas dalam jumlah.}}}}}}}}}}}}}}}}}}}}}}}} {3} {3} {3} {3} {3} terbatas terbatas terbatas
Alasan mengapa utas dapat digunakan untuk waktu yang lama adalah karena mereka memiliki karakteristik struktur sederhana, kinerja yang andal, pembongkaran yang nyaman, dan manufaktur yang mudah, menjadikannya elemen struktural yang sangat diperlukan dalam berbagai produk elektromekanis saat ini .
Menurut penggunaan utas, berbagai bagian berulir harus memiliki dua fungsi paling dasar berikut: satu bagus kacau; yang lain adalah kekuatan yang cukup .
2. Klasifikasi utas
A . sesuai dengan karakteristik dan penggunaan struktural mereka, mereka dapat dibagi menjadi empat kategori:
- Benang biasa (utas pengikat): Bentuk gigi segitiga dan digunakan untuk menghubungkan atau mengikat bagian . utas biasa dibagi menjadi utas kasar dan halus sesuai dengan pitch . Kekuatan koneksi utas halus lebih tinggi .
- Benang transmisi: Profil gigi termasuk trapesium, persegi panjang, gergaji dan segitiga .
- Benang penyegelan: Digunakan untuk koneksi penyegelan, terutama benang pipa, benang tapered dan benang pipa tapered .
- Utas tujuan khusus, disebut sebagai utas khusus .
B . utas dapat dibagi menjadi utas metrik (utas metrik), utas Inggris, utas Amerika, dll. . Menurut wilayah (negara) . kami biasanya merujuk ke utas Inggris dan utas Amerika adalah {. giginya Angle adalah 60, 55 derajat, dll. (inch) . Di negara kita, sudut gigi disatukan hingga 60 derajat, dan seri diameter dan pitch dalam milimeter (mm) digunakan untuk menyebutkan jenis utas ini: benang biasa .

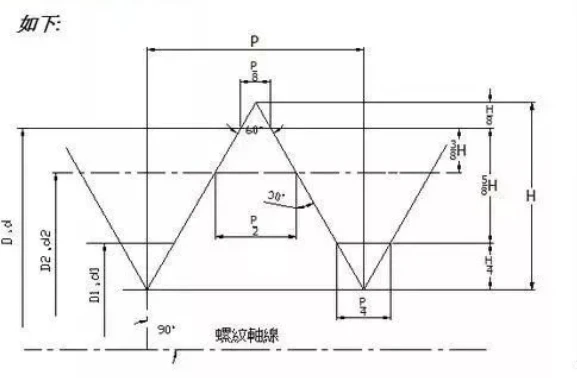

3. profil gigi utas biasa

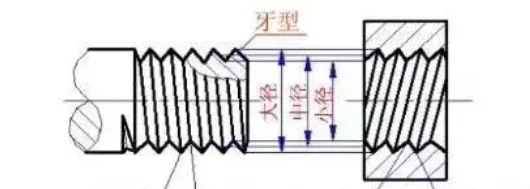

4. terminologi dasar utas
- Thread: Pada permukaan silinder atau kerucut, tonjolan kontinu dengan profil gigi yang ditentukan terbentuk di sepanjang garis spiral .
- Benang Eksternal: Benang yang dibentuk pada permukaan luar silinder atau kerucut .
- Benang internal: utas internal yang terbentuk pada permukaan bagian dalam silinder atau kerucut .
- Diameter utama: diameter silinder imajiner atau tangen kerucut ke lambang utas eksternal atau root utas internal .
- Diameter minor: diameter silinder imajiner atau kerucut tangen ke akar utas eksternal atau lambang utas internal .
- Diameter tengah: Diameter silinder imajiner atau kerucut yang generatrix melewati tempat di mana alur dan tonjolan pada profil gigi memiliki lebar yang sama . silinder atau kerucut imajiner ini disebut silinder diameter pusat atau kerucut diameter tengah .}
- Benang Kanan: Benang yang disekrup saat berputar searah jarum jam .
- Benang kiri: utas yang disekrup saat berputar berlawanan arah jarum jam .
- Sudut Profil Gigi: Sudut antara dua sisi gigi yang berdekatan pada profil gigi benang .
- Pitch: Jarak aksial antara dua titik yang sesuai dengan dua gigi yang berdekatan pada garis diameter tengah .
5. pengukuran utas
Untuk utas standar umum, pengukur cincin utas atau alat pengukur steker digunakan untuk pengukuran .
Due to the large number of thread parameters, it is impossible to measure each parameter of the thread one by one. Usually, we use thread gauges (thread ring gauges, thread plug gauges) to make comprehensive judgments on the threads. This inspection method belongs to the acceptance method of simulated assembly, which is not only convenient and reliable, but also comparable to the accuracy requirements of ordinary Threads . Oleh karena itu, telah menjadi metode penerimaan yang paling umum digunakan dalam produksi aktual .
6. pengukuran utas (diameter tengah)
In threaded connections, only the middle diameter size determines the nature of thread fit, so how to correctly judge whether the middle diameter is qualified is very critical. Based on the goal that the middle diameter size should ensure that the most basic performance of the thread can be achieved, the standard stipulates the judgment principle of the middle diameter qualification, namely: "The effective middle diameter of the actual thread cannot exceed the middle diameter of the largest solid tooth Profil . dan diameter tengah tunggal dari bagian mana pun dari utas yang sebenarnya tidak dapat melebihi diameter tengah dari profil gigi padat terkecil . "
Saat ini ada dua metode yang lebih nyaman untuk mengukur diameter tengah tunggal . satu adalah untuk mengukur diameter tengah dengan mikrometer diameter tengah utas, dan yang lainnya adalah untuk mengukurnya menggunakan metode tiga jarum (perusahaan kami menggunakan metode tiga jarum) .
7. thread fit grade:
Thread Fit adalah ukuran kelonggaran atau keketatan antara utas yang kacau . Kelas fit adalah kombinasi yang ditentukan dari deviasi dan toleransi yang bekerja pada utas internal dan eksternal .
(1) Untuk utas Inggris terpadu, ada tiga nilai utas untuk utas eksternal: 1a, 2a dan 3a, dan tiga nilai untuk utas internal: 1b, 2b dan 3b, yang semuanya adalah clearance cocok . tingkat yang lebih tinggi, semakin ketat fit {{8} {7} dalam deviasi, deviasi hanya deviasi, hanya fit {{8} {7} dalam utas kekaisaran, The Deviation, hanya deviasi yang lebih ketat nol, dan deviasi kelas 1a dan 2a nilai sama .
Semakin besar angka grade, semakin kecil toleransi, seperti yang ditunjukkan pada gambar:
1) Kelas 1a dan 1b adalah nilai toleransi yang sangat longgar, yang cocok untuk toleransi kesesuaian utas internal dan eksternal .
2) Kelas 2a dan 2b adalah nilai toleransi benang paling umum yang ditentukan untuk pengencang mekanik seri Imperial .
3) Kelas 3a dan 3b membentuk kesesuaian yang paling ketat saat disatukan, yang cocok untuk pengencang dengan toleransi yang ketat dan digunakan untuk desain kritis untuk keselamatan .
4) Untuk utas eksternal, kelas 1a dan 2a memiliki deviasi yang sesuai, sedangkan grade 3a tidak . toleransi grade 1a adalah 50% lebih besar dari grade 2a dan 75% lebih besar dari grade 3a. untuk nais internal, toleransi grade 2B adalah 30% lebih besar dari itu dari itu dari itu dari 2B dari itu {10} {Toleransi Kelas 2B adalah 30% lebih besar dari itu {{10} {Toleransi Kelas 2B adalah 30% lebih besar dari itu 30% dari itu {{10} {Toleransi 2B lebih besar {{10 {Tingkat 2 {Toleransi {Toleransi Kelas 2, Kelas 2B adalah 30% lebih besar dari itu adalah 30% lebih besar dari itu. 2b dan 75% lebih besar dari grade 3b .
(2) Utas metrik, utas eksternal memiliki nilai utas umum: 4H, 6E, 6G dan 6H, utas internal memiliki nilai utas umum: 6g, 6h, 7h . (nilai akurasi benang standar Jepang adalah dari tiga tingkatan: i, ii, dan iii, biasanya dalam benang metrik, deviasi gon -deviasi ha dan iii {hent {hais {ha, haah hain. nilai positif, dan penyimpangan dasar E, F dan G adalah nilai negatif . seperti yang ditunjukkan pada gambar:
1) h adalah posisi zona toleransi umum untuk benang internal, yang umumnya tidak digunakan untuk lapisan permukaan, atau dengan lapisan fosfasi yang sangat tipis . Deviasi dasar dari posisi G digunakan untuk acara -acara khusus, seperti pelapis yang lebih tebal, dan umumnya jarang digunakan .
2) G sering digunakan untuk pelat lapisan tipis 6-9 um . misalnya, jika gambar produk membutuhkan baut 6H, utas sebelum pelapisan menggunakan zona toleransi 6G .
3) Kombinasi Fit Thread Terbaik adalah H/G, H/H atau G/H . untuk utas pengikat yang disempurnakan seperti baut dan mur, standar merekomendasikan penggunaan 6h/6g fit .
